產品特點
● 一體式床身高剛性結構，三點支撐理念，精度更穩定
● 對稱式結構，具有熱、力學對稱結構優勢
● 全閉環精度控制
● 一次裝夾，完成五面、五軸聯動加工
● 大扭矩主軸，可實現粗、精加工
● 全封閉式防護
標 準 配 置 | |
數控系統SIEMENS | 工作燈和三色警示燈 |
B軸齒輪傳動銑頭 | C軸齒輪傳動工作臺 |
電主軸 | 各軸光柵尺閉環控制 |
操作面板及可移動操作手持單元 | 集中潤滑系統 |
自動排屑系統 | X、Y、Z軸導軌防護 |
全封閉防護 | 地腳墊鐵 |
選 項 配 置 | |
數控系統德國 HEIDENHAIN | 工件自動測量 |
刀號自動檢測 | 車銑復合 |
主軸中心出水 | 油霧收集 |
旋轉視窗 | 自適應控制 |
專用后置處理軟件 | 快速編程與仿真軟件 |
定制化加工工藝服務 | 視頻監控系統 |

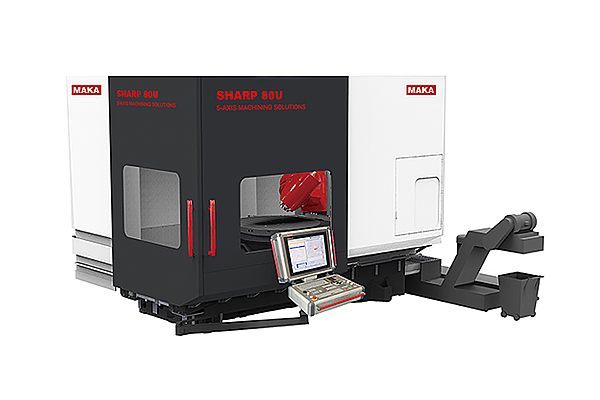

項目 | 單位 | SHARP 80U | SHARP 100U | |
工作臺 | 工作臺尺寸 | mm | Φ900×700 (車銑Φ800) | Φ1100×910 (車銑Φ1000) |
工作臺承重 | kg | 1500 (車銑1300） | 2000（車銑1600） | |
加工范圍 | X軸行程 | mm | 800 | 1000 |
Y軸行程 | mm | 1050 | 1100 | |
Z軸行程 | mm | 850 | 1000 | |
單擺頭回轉—B軸 | ° | -30/180（0.001） | ||
工作臺回轉—C軸 | ° | N*360（0.001） | ||
被加工工件最大回轉直徑 | mm | Φ950 | Φ1100 | |
被加工工件最大高度 | mm | 1300 | 1500 | |
電主軸 | 錐孔 | HSK-A100（SK50） | ||
最高轉速 | r/min | 15000; 12000; 10000; 7000 | ||
額定扭矩S1/S6 | Nm | 220/305; 300/452; 400/560; 550/650 | ||
主軸電機功率S1/S6 | kW | 35/48; 48/71; 50/70; 75 | ||
快速移動 | X、Y、Z軸 | m/min | 30/30/30 | |
B軸 | r/min | 15 | ||
C軸 | r/min | 15（車銑400） | 15（車銑300） | |
注：上表中所列技術參數僅供參考，如有更改，恕不另行通知。

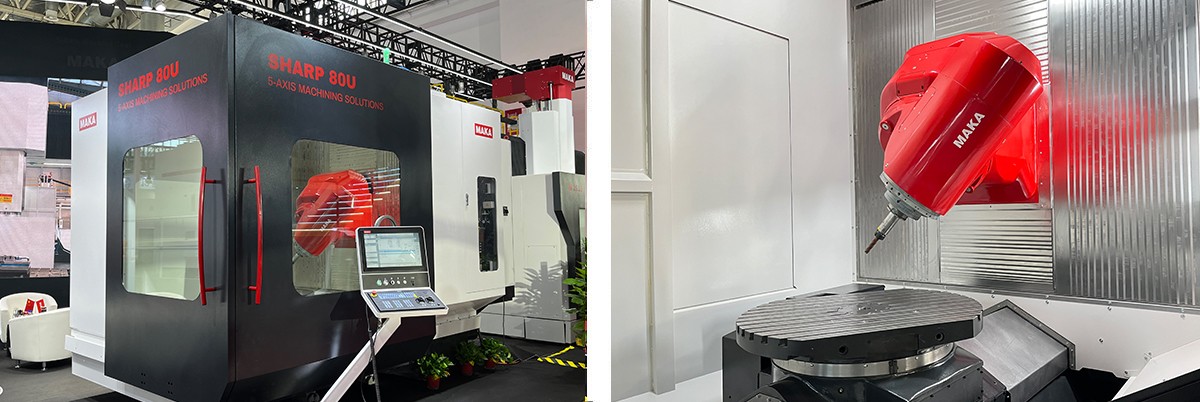

SHARP系列案例展示
經典應用：鈦合金及高溫合金機匣和高強度復雜零件
<
